Wie wähle ich den richtigen Rack-Schrank für mein Projekt?
Die Wahl eines Rackschranks ist eine Infrastrukturentscheidung und kein "Möbelstück". Das richtige Modell wirkt sich auf die Netzwerkstabilität, die Gerätetemperatur, die Serviceergonomie, die physische Sicherheit und die tatsächlichen TCO aus - die Gesamtbetriebskosten über den gesamten Lebenszyklus der Installation. Der Schrank entscheidet darüber, ob der Austausch eines Switches 5 Minuten oder einen halben Tag dauert; ob die USV und die Verkabelung logisch verlegt werden können oder ständig mit den Türen kollidieren; ob die Platz- und Stromreserve für das Wachstum ausreicht oder ob jedes Upgrade mit dem Neuaufbau der Steigleitung endet.
In der Praxis kommt es bei der richtigen Wahl nicht darauf an, "wie viele U und welche Tiefe". Genauso wichtig sind: die Arbeitsumgebung (SOHO, Büro, Serverraum, Labor/AV - das sind Labore und Audio-Video-Systeme: Konferenzräume, Studios/Broadcast, Bildung, Digital Signage; wo es auf einen leisen Betrieb, eine schnelle Neukonfiguration und einen einfachen Zugang zu Geräten wie HDMI/SDI/HDBaseT-Matrizen, DSP-Prozessoren, Verstärker, Mischer, Encoder/Recorder, Signage-Player und Steuerungen ankommt), die Leistungsdichte (PoE, NVR, Server), die Kabellogistik (Biegeradien, vertikale/horizontale Verlegung), die Stromverteilung (1U/0U PDU, Power Margin), die Akustik und die Möglichkeit der seitlichen und rückwärtigen Wartung. Die häufigsten Probleme entstehen durch einen Mangel an Kopffreiheit - U, Tiefe, Strom und Kühlung - und durch ein schlecht durchdachtes Kabelmanagementkonzept. Wir laden dich ein, unseren Artikel zu lesen, in dem wir versuchen werden, alle Zweifel zu zerstreuen.

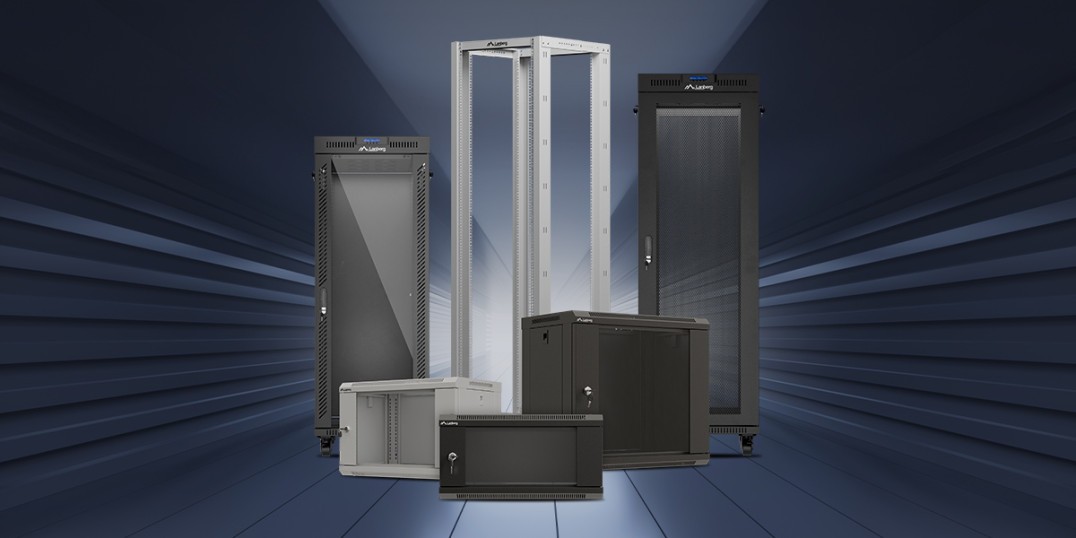

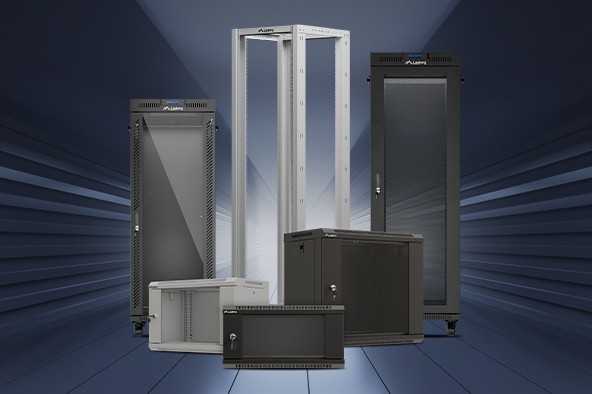

Was genau ist ein Rack-Schrank?
Ein Rack-Schrank ist ein standardisiertes Gehäuse für die Montage von IT-/Telekommunikations-/AV-Geräten, das auf einer Breite von 19″ (seltener 10″) und einer Höheneinteilung in "U"-Einheiten (1U = 44,45 mm) basiert. Standardisierung bedeutet, dass Patchpanels, Switches, Server, USV-Anlagen und Zubehör in dieselben Montageschienen passen und die Wartung vorhersehbar ist. Ein guter Schrank ist nicht nur ein Stahlrahmen mit einer Tür: Er besteht aus einem gut durchdachten Luftstrom, einer sicheren Stromverteilung, einer Erdung der Elemente und Raum für Wachstum, die zusammen die Ausfallzeiten verkürzen und die Betriebskosten senken.
Standards: 19″ (professioneller Markt), 10″ (SOHO - Small Office/Home Office; Büro, Serverraum, Labor/AV); Montage auf Schienen mit U-Abstand, M6-Schrauben + Käfigmuttern.
Schrankkörper: Wand- oder Bodenmontage; Türen aus Glas/perforiert; abnehmbare Seitenwände; Kabeleinführungen.
Ziele: Ordnung und Standardisierung, kürzere Servicezeiten, höhere Zuverlässigkeit, Sicherheit und Ästhetik.
Wie liest man die Spezifikationen und plant die Abmessungen?
Die Spezifikation eines jeden Rackschranks besteht aus drei Maßen: Breite (19″/10″), Höhe (U) und Tiefe (außen und Montage - Abstand zwischen den Schienen). Bevor du dich für ein Modell entscheidest, solltest du eine Bestandsaufnahme der Geräte machen, die U-Maße zusammenzählen und eine Marge von 20-30% hinzufügen. Berechne die Tiefe "in realen Zahlen": Gehäuse + Stecker + Kabelbiegeradius. Überprüfe auch die Tragfähigkeit (bei wandmontierten Schränken), die Öffnungsrichtung der Türen und die Möglichkeit, die Scharniere umzudrehen, und bei bodenstehenden Schränken - die Nivellierung und mögliche Verankerung.
Höhe in U - der Spielraum, der Projekte rettet
Die Planung "bis zum Anschlag" endet, wenn kein Platz für Organisatoren oder ein zusätzliches Patchpanel bleibt. Ein Mindestpuffer von 20-30% ermöglicht es dir, die Installation zu erweitern, ohne den gesamten Schrank umzubauen.
Praxis: Zähle die U aller Geräte, füge +20-30% hinzu und plane einen freien 1U über besonders "heißen" Elementen.
Tiefe - Außen- und Einbaumaß
Für wandmontierte Schränke meist 450-600 mm, für bodenstehende 600/800/1000/1200 mm. Denke an den tatsächlichen Einbauraum, die Strom-/Ethernetstecker und die Biegeradien - insbesondere für Patchkabel an der Vorderseite.
Tipp: Für Server/UPS-Geräte sind 1000-1200 mm vorzuziehen; für SOHO/CCTV sind 600 mm eine sichere Wahl.
Türen und Servicezugang
Glastüren verbessern die Akustik und ermöglichen eine schnelle Sichtprüfung; perforierte Türen verbessern die Luftzirkulation. Abnehmbare Seiten und ein vernünftiger Zugang zur Rückseite verkürzen die Eingriffe.
Tipp: überall dort, wo Geräuscharmut eine Priorität ist.
Tragfähigkeit und Stabilität
Wandschränke sind durch die Wand und die Halterungen begrenzt, daher sind schwere Elemente (USV) eine Ausnahme. Bei bodenstehenden Schränken montierst du die schwersten Module niedrig, nivellierst den Schrank und verankerst ihn - bei hohen Lasten -.
Die Regel: Das Gewicht sinkt, der Schwerpunkt bleibt niedrig, die Sicherheit steigt.
Hängeschränke - ein kompakter Verteilerknoten
Wandmontierte Schränke sind ideal für SOHO, kleine Büros, Etagenverteiler (IDF) und CCTV. Typische 9-12U mit 600 mm Tiefe fassen einen Router/ONT, PoE-Switch, 1-2 Patchpanels und einen NVR und lassen einen Spielraum für eine saubere Kabelführung. Bei PoE- und Überwachungsinstallationen kann die Hitze eine Herausforderung sein - es lohnt sich, perforierte Türen und eine Lüfterplatte mit Thermostat zu verwenden. Eine Einschränkung ist oft die Wandbelastbarkeit; wenn du eine USV planst, überprüfe die zulässige Belastung und montiere sie so niedrig wie möglich in einem Regal.
Wann solltest du dich entscheiden: ein lokaler Netzwerkknoten, NVR + PoE, ein Mikronetzwerk zu Hause oder im Büro.
Anfangsmaße: von 4U bis 12U, 350-450 mm Tiefe (Spielraum für Stecker und Patchkabel).
Belüftung: 2-4-Lüfter-Panel + Thermostat; frei 1U über "Heizungen".
Zubehör: Regal für NVR/UPS, 1U-Organizer, Bürstenplatte, 1U-PDU, Satz M6-Schrauben.
Standschränke - das Rückgrat von Serverräumen und größeren IDF/MDF
Wenn die Anzahl der Geräte und die Anforderungen an Strom, Kühlung und Verkabelung steigen, ist es Zeit für einen Standschrank. In Büros ist ein guter Ausgangspunkt 15U-32U (meist 600x600, 600x800 mm) und in Serverräumen ab 37U-47U (ab 600x1000/1200 oder 800x1000/1200 mm) mit perforierter Front/Rückwand. Montiere die schwersten Module - Online-USV-Einheiten, Batterien - so niedrig wie möglich; nivelliere den Schrank mit Füßen oder Rollen und verankere ihn bei Bedarf im Boden. 1-2U-Blindplatten zwischen den Geräteblöcken verbessern die Richtung der Kühlung und reduzieren "Kurzschlüsse" der Luftströme.
Wann man sich dafür entscheidet: Server auf Schienen, Arrays, größere USV-Einheiten, vertikale PDUs, viele Kabel.
Ausgangsmaße: In Büros ist ein guter Ausgangspunkt 22-32U (meist 800×1000 mm) und in Serverräumen 42-47U (800×1000/1200 mm).
Stromversorgung: Doppelte Einspeisung, 0U PDU auf beiden Seiten, mindestens 30% Leistungsreserve.
Organisation: vertikale Kabelmanager, Bürsteneinführungen oben/unten, Abdeckplatten zwischen den Geräten.
Offenes Rack - voller Zugang und maximale Flexibilität
Ein offenes Rack (offener 19″-Rahmen) ist eine Lösung für Labore, Prüfstände und AV-Integration. Das Fehlen eines Gehäuses bedeutet maximale Belüftung und blitzschnelle Neukonfiguration, aber es erfordert eine kontrollierte Umgebung - ohne zufällige Bewegungen und übermäßigen Staub.
Vorteile: 360°-Zugang, schnelle Änderungen, hervorragende Thermik.
Tipps: Rollen + Querstreben, Klett-/Reißverschlussbindungen, vertikale Leitern für Bündel.
Einschränkungen: reduzierter physischer Schutz - nur für "saubere" Zonen geeignet.
Kühlung und Akustik - Disziplin, die sich auszahlt
Die Kühlung sollte so geplant werden, dass sie einen Luftstrom von vorne nach hinten unterstützt. Perforierte Türen und Abdeckplatten begrenzen die Vermischung der Luftströme. In Büroräumen sind drehzahlgeregelte Ventilatoren mit einem Thermostat gut geeignet - weniger Lärm, stabilere Temperaturen. PoE-Switches und NVRs können viel Wärme ableiten; lass daher 1 HE über ihnen frei oder erzwinge einen höheren Luftstrom.
Beste Praktiken
Perforation vorne/hinten, 1-3 HE Abdeckungen, freie HE über Hot Spots.
Vermeide "Kurzschlüsse" im Luftstrom - trenne kalte und heiße Zonen.
Überwache die Temperatur - setze realistische Alarmschwellen.
Automatisierung
Lüfterpaneele + Thermostat; die Kühlung funktioniert, wenn sie gebraucht wird, und nicht die ganze Zeit "mit Vollgas".
Akustik
Glas + Dichtungen in lärmempfindlichen Bereichen; denke an den Kompromiss mit der Thermik.
Strom und Sicherheit - Spielräume sorgen für Ruhe
Organisiere die Stromversorgung durch PDUs: in wandmontierten Schränken - 1U; in Standschränken - vertikal 0U (mehr Steckdosen, kürzere Kabel). Plane einen Spielraum von 30 % für Steckdosen und Strom ein. Montiere Rack-USV-Einheiten auf Schienen; bei kritischen Systemen solltest du eine Online-USV mit Wartungsbypass in Betracht ziehen. Erdung aller Schrankelemente (Gehäuse, Türen, Paneele) und Kontrolle des Zugangs zum Raum.
Leistungsplan: Spielraum ≥30% für Lastwachstum und Temperatur.
Topologie: wenn möglich - zwei unabhängige Einspeisungen.
Sicherheit: Erdung, Schlösser, begrenzter Ausbau von Schalttafeln.
Kabelmanagement - schnellerer Service und weniger Fehler
Schließe die feste Verkabelung an den Patchfeldern ab und verwende kurze, beschriftete Patchkabel an den Geräten. Verwende an der Vorderseite horizontale Organisatoren und in Standschränken - vertikale Leitern. Bürstentafeln ermöglichen es dir, Bündel von oben/unten zu verlegen, ohne dass die Ästhetik verloren geht, und reduzieren das Eindringen von Staub. Verlege die Fasern separat und behalte dabei die Biegeradien bei.
Organisation: Patchpanel = Grenze zwischen Festverkabelung und Patching.
Ergonomie: sanfte Biegungen, Schlupfreserven, Port- und Bündelkennzeichnungen.
LWL: getrennte Wege und Biegeradius entsprechend den Empfehlungen des Herstellers.
Anpassung an das Szenario - wie man nicht über das Ziel hinausschießt
Zu Hause/im Kleinstbüro ist ein 19″-Wandgehäuse 4-12U mit einer Tiefe von 350-450 mm am besten geeignet (für NVR/PoE: 450-600 mm). In IDF/MDF wählst du ein 12-15U Wandgehäuse (350-600 mm) oder ein 15-32U Standgehäuse - 600×600 oder 600×800 mm.
Ein "Ein-Schrank"-Serverraum ist ein 37-47U-Standschrank (meistens 42-47U) mit den Maßen 600×1000/1200 oder 800×1000/1200 mm, mit perforierter Front/Rückseite, vertikalen 0U-PDUs auf beiden Seiten und 1-3U-Blindplatten zwischen den Geräteblöcken.
Labore und AV-Systeme profitieren von einem offenen 18-42U-Rack - mit vollem Zugang und hervorragender Thermik, aber nur in kontrollierten Umgebungen; füge Rollen, Querstreben und Klett-/Reißverschlüsse hinzu.
SOHO / CCTV
Schrank: Wandmontage 9-12U, 600 mm.
Add-ons: Lüfter + Thermostat, 1U PDU, 1U Organizer, Regal für NVR/UPS.
Büro (IDF/MDF)
Schrank: Wandmontage 12-15U oder Bodenmontage 22-32U.
Prioritäten: klare Kabelführung, U-Rand, saubere Front.
Serverraum
Schrank: bodenstehend 42-47U, 800×1000/1200 mm.
Prioritäten: perforierte Front/Rückwand, 0U-PDUs auf beiden Seiten, Abdeckplatten, ordentliche Vertikalen.
Labor / AV
Schrank: offenes Rack 18-42U.
Prioritäten: schnelle Neukonfiguration, voller Zugang, Klettverschlüsse/vertikale Ordnungssysteme.
Die häufigsten Fehler und wie man sie vermeidet
Meistens gibt es nicht genug U-Reserve und Einbautiefe, so dass Stecker mit Türen kollidieren und jedes neue Element einen "Dominoeffekt" auslöst. Genauso häufig wird die Kühlung (PoE/NVR) unterschätzt und die Leistung zu gering bemessen. Schwere Module, die hoch montiert werden, erhöhen den Schwerpunkt und das Risiko des Umkippens.
Spielraum: +20-30% U und +30% Leistung.
Tiefe: Berücksichtige Stecker und Biegeradien; prüfe die Tiefe zwischen den Schienen.
Thermik: Perforation, Lüfter, Abdeckplatten; freie HE über heißen Elementen.
Stabilität: USV/Batterien am Boden, Nivellierung und mögliche Verankerung.
Zubehör, das wirklich einen Unterschied macht
Das sind die kleinen Dinge, die die Servicezeit verkürzen und die Zuverlässigkeit verbessern. Einlegeböden (fest/schiebbar) für Geräte ohne "Ohren", Schienen für Server, 1-2U Blindplatten zur Verbesserung der Kühlrichtung, 1U/0U PDUs für eine ordentliche Stromverteilung, Bürstenplatten, Organizer und ein Vorrat an M6-Schrauben mit Käfigmuttern.
Montage: Fachböden, Schienen, M6-Kits.
Kühlung: Abdeckplatten, Lüfter + Thermostat.
Ordnung/Stromversorgung: 1U/0U PDUs, Organizer, Bürstenplatten, Klettbänder/Reißverschlüsse.
Zusammenfassung
Entscheide dich bei der Auswahl eines Rack-Schranks zunächst für seine Funktion (SOHO/IDF/Serverraum/Labor), berechne dann die Höhe und Tiefe des Schranks, plane die Kühlung und Stromversorgung mit einem gewissen Spielraum ein und kümmere dich schließlich um die besten Praktiken für das Kabelmanagement. Margen sind deine Versicherung: +20-30% U und +30% Strom stellen sicher, dass die Installation einsatzfähig bleibt und wachsen kann.
SOHO/CCTV: Wandmontage 19″ 4-12U, 350-450 mm (für NVR/PoE: 450-600 mm); Lüfter mit Thermostat, 1U PDU, freie 1U über "Heizungen".
IDF/MDF: Wandmontage 12-15U oder bodenstehend 15-32U (600×600 / 600×800 mm); Organisatoren (horizontal/vertikal) und 1-3U-Blindplatten.
Serverraum: bodenstehend 37-47U (meist 42-47U), 600×1000/1200 oder 800×1000/1200 mm; perforierte Vorder-/Rückseite, 0U PDUs auf beiden Seiten, 1-3U Blindplatten, doppelte Stromeinspeisung und ≥30% Leistungsspanne.
Labor/AV: offenes Rack 18-42U - voller Zugang und schnelle Neukonfiguration in einer kontrollierten Umgebung; Rollen + Querstreben, Klett-/Zippverschlüsse, vertikale Leitern.
Ein gut gewählter Rack-Schrank ist eine Investition in Stabilität und niedrigere TCO - er organisiert die Verkabelung, verbessert die Kühlung und verkürzt die Wartungszeit. Du hast jetzt ein komplettes Set an Kriterien, um eine fundierte Entscheidung zu treffen: von der Höhe in U und der tatsächlichen Einbautiefe über den Türtyp und den Kühlplan bis hin zur Stromverteilung und dem Zubehör. Anstatt "Kompromisse für heute" zu machen, wähle eine Lösung, die dir Spielraum für morgen lässt.
