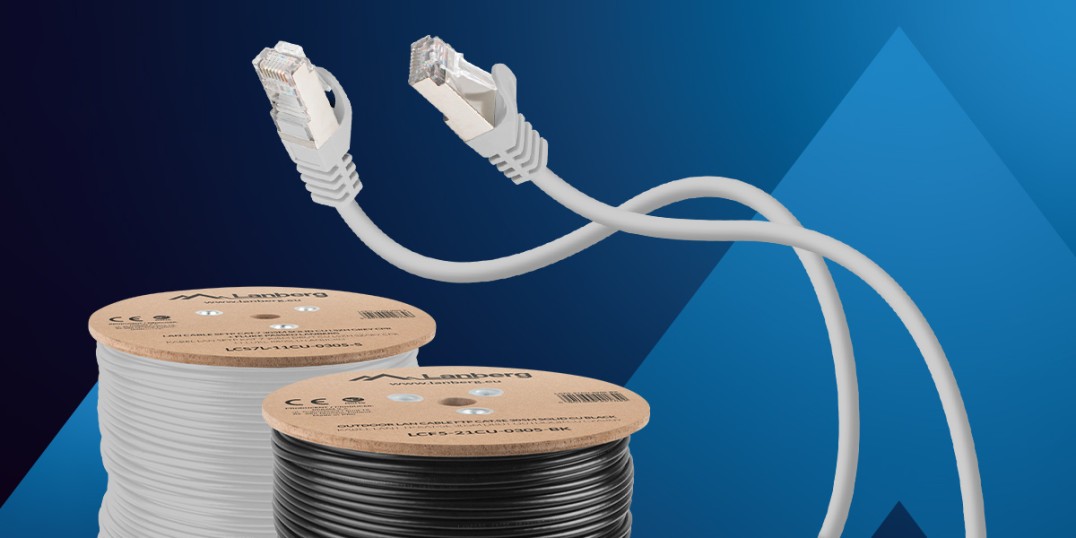

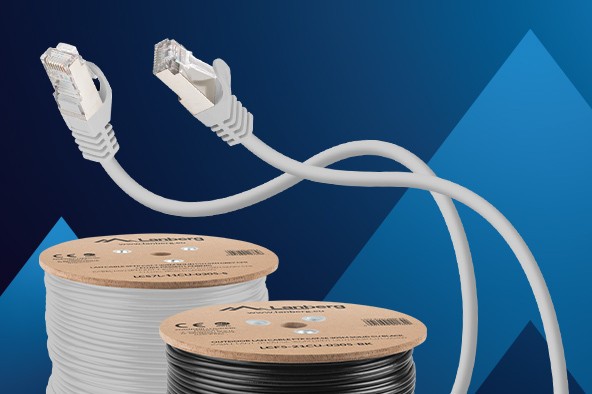

LAN-Kabel, Patchkabel und die brutale Realität
Moderne Netzwerke müssen immer mehr leisten. 1 Gb/s ist heute das absolute Minimum, und 10 Gb/s sind nicht mehr nur für Serverräume reserviert. Hinzu kommen Wi-Fi 6/6E Access Points, VoIP-Telefonie, 4K-Kameras und Zugangskontrollsysteme. Jedes dieser Geräte erzeugt Datenverkehr und verbraucht oft auch Strom über PoE.
Der Markt für Kabel und Patchkabel ist riesig. Renommierte Hersteller stehen neben No-Name-Marken, und alle sehen ähnlich aus - auf der Ummantelung steht eine Kategorie, eine Abschirmungsart, manchmal ein Logo. Das Problem ist, dass der Aufdruck nur eine Erklärung ist. Einige Kabel erfüllen wirklich die ISO/IEC- oder TIA-Anforderungen, andere kratzen nur knapp an den unteren Grenzen der Parameter, und wieder andere erreichen sie überhaupt nicht.
Für einen Installateur ist das ein wichtiger Punkt. Du planst ein 10 Gb/s-Netzwerk, installierst Cat.6A-Kabel und alles sieht professionell aus. Dann stellt sich heraus, dass du Übertragungsfehler, Geschwindigkeitseinbrüche und Probleme mit PoE mit höherer Leistung hast. Auf dem Papier ist alles in Ordnung, aber in der Praxis hat der Kunde eine Beschwerde. Sehr oft ist der Schuldige einfach ein Kabel, das nicht hält, was der Mantelaufdruck verspricht.
Warum ein Cat.6/6A Mantelaufdruck nicht ausreicht
Die Leistung eines Kabels hängt von bestimmten elektrischen Parametern ab, die in bestimmten Frequenzbereichen gemessen werden. Die wichtigsten sind die Signaldämpfung (Attenuation), das Übersprechen am nahen und fernen Ende (NEXT, FEXT), die Rückflussdämpfung, die Ausbreitungsverzögerung und - wenn es um PoE geht - der Schleifenwiderstand und die Paar-Balance. Nur eine vollständige Messung dieser Werte zeigt, ob das Kabel wirklich mit einer ausreichenden Sicherheitsmarge 10 Gb/s übertragen kann.
Billige Kabel halten die Sicherheitsmargen bei höheren Frequenzen oft nicht ein. Theoretisch entsprechen sie Cat.6, aber in der Praxis erreichen sie kaum die unteren Grenzwerte der Norm - oder erfüllen sie überhaupt nicht. Kein Spielraum bedeutet, dass das Netzwerk heute vielleicht gut funktioniert, aber jede Änderung der Bedingungen kann zu Problemen führen.
Deshalb reicht es bei professionellen Installationen nicht aus, auf den Druck zu achten. Jede Verbindung sollte mit einem zertifizierenden Prüfgerät überprüft werden, das die tatsächlichen Parameter bestätigt.
Fluke Corporation - der Industriestandard in der Verkabelungsprüfung
Die Fluke Corporation ist ein weltweit führender Anbieter von professionellen Mess- und Diagnosegeräten. In der strukturierten Verkabelung sind die Tester von Fluke seit Jahren die Referenz. In der Netzwerkbranche gelten sie als der Goldstandard - wenn ein Kabel "Fluke-passed" ist, ist das ein echtes technisches Argument, das durch Messungen untermauert wird. Fluke-Prüfgeräte werden zur Zertifizierung von Kabeln nach internationalen Normen wie ISO/IEC 11801 oder TIA-568 eingesetzt.
Fluke DSX-602 in der Praxis
Der DSX-602 ist ein Analysator für die Zertifizierung von Kupferkabeln. Er unterstützt Twisted-Pair von Cat.3 bis Cat.6A, arbeitet mit bis zu 500 MHz und ermöglicht die Cat.6A-Zertifizierung für 10 Gigabit Ethernet in etwa 10 Sekunden pro Verbindung. Die Prüfung ist schnell, die Schnittstelle ist übersichtlich und die fortschrittliche HDTDX/HDTDR-Diagnose ermöglicht es dir, den Punkt der Beschädigung oder die Quelle eines Problems genau zu lokalisieren.
Wie testen wir Lanberg Kabel und Patchkabel?
Bei Lanberg wird jede Serie von Kabeln und Patchkabeln, die für professionelle Installationen bestimmt sind, mit dem Fluke DSX-602 auf Herz und Nieren geprüft. Dabei handelt es sich nicht um ein Marketingverfahren, sondern um die Überprüfung, ob das Produkt wirklich die angegebenen Parameter erfüllt.
Der Prozess sieht folgendermaßen aus. Zuerst konfigurieren wir das Prüfgerät - wir wählen den entsprechenden Standard (ISO/IEC 11801 oder TIA-568) und die Kabelkategorie. Je nach Art der Prüfung verwenden wir spezielle Kanaladapter oder permanente Verbindungsadapter. Bei Patchkabeln testen wir das fertige Kabel, das an beiden Enden mit RJ45-Steckern abgeschlossen ist - der Tester prüft alle elektrischen Parameter genauso wie bei einem kompletten Kanal.
Wir starten den Test und erhalten innerhalb weniger Sekunden ein PASS- oder FAIL-Ergebnis. Auf dem Bildschirm sehen wir die wichtigsten Parameter: Dämpfung, NEXT- und FEXT-Nebensprechen, Rückflussdämpfung, Verbindungslänge und PoE-bezogene Parameter. Ein PASS-Ergebnis bedeutet, dass das Kabel die Anforderungen der Norm für die jeweilige Kategorie erfüllt. Auch die Marge ist wichtig - je höher sie ist, desto mehr Spielraum hast du für die Zukunft.
Wenn das Kabel den Test nicht besteht, lokalisiert die DSX-602 Diagnose den Problembereich. Auf dem Diagramm können wir genau sehen, wo es eine Signalanomalie, eine Quetschung oder einen schlecht abgeschlossenen Stecker gibt. So können wir den Produktionsprozess schnell korrigieren und sicherstellen, dass jede Charge den Anforderungen entspricht.
Wir exportieren die Ergebnisse in LinkWare und erstellen Berichte mit detaillierten Messungen, Plots und Margen. Diese Dokumentation steht unseren Handelspartnern und Installateuren zur Verfügung - ein Beweis dafür, dass die Lanberg-Kabelparameter nicht aus der Luft gegriffen sind.
Warum sind von Fluke geprüfte Lanberg-Kabel ein echter Vorteil?
Wenn du Lanberg-Kabel mit Fluke-Testbestätigung installierst, hast du technische Gewissheit über die Parameter. Du weißt, dass das Kabel 10 Gb/s bewältigen kann, weil es gemessen wurde und die Zertifizierung bestanden hat. Das bedeutet weniger Ausfälle und weniger Beschwerden - weniger Probleme mit der Geschwindigkeit, unterbrochenen Verbindungen oder instabilem PoE. Du sparst Zeit, weil du nicht zum Standort zurückkehren musst, um Brände zu löschen, nachdem das System in Betrieb genommen wurde.
Für den Installateur bedeutet das auch eine größere Glaubwürdigkeit gegenüber dem Endkunden. Du kannst einen Prüfbericht vorlegen, anstatt ihn zu bitten, dich beim Wort zu nehmen. Der Kunde kann sehen, dass sein Netzwerk gemessen und überprüft wurde und die Parameter erfüllt - das schafft Vertrauen und erleichtert die Abnahme.
Lanberg testet seine Cat.6 und Cat.6A Kabel und Patchkabel mit dem DSX-602 gemäß den ISO/IEC und TIA Normen. Für jede Serie, die für anspruchsvolle Installationen bestimmt ist - Büros, Rechenzentren, Industrieanlagen - gibt es dokumentierte Messergebnisse. Das ist eine Garantie dafür, dass die Installation wie geplant funktioniert, ohne Überraschungen.
Zusammenfassung
Nicht alle Kabel auf dem Markt sind gleich. Ein Cat.6- oder Cat.6A-Mantelaufdruck ist nur die Erklärung des Herstellers - die wirkliche Bestätigung der Qualität ist ein Test, der mit einem zertifizierenden Prüfgerät durchgeführt wird. Lanberg verwendet den Fluke DSX-602, um zu garantieren, dass die Kabel wirklich die Anforderungen der angegebenen Kategorie und Bandbreite erfüllen.
Wenn du sicher sein willst, dass deine Installation wie geplant funktioniert, wähle Lanberg Kabel und Patchkabel mit dokumentierten Fluke-Tests. Weniger Probleme, weniger Beschwerden, mehr zufriedene Kunden. Nimm Kontakt mit uns auf, wenn du Beratung bei der Auswahl von Kabeln brauchst oder Musterprüfberichte sehen möchtest.
